Jednou z konečných fází výstavby jakékoli budovy je instalace odvodnění ze střechy. Slouží k zamezení vlhnutí zdí, odplavení základů a slepých míst vichřicí a vodou z tající vody stékající ze střechy.

Vysoká vlhkost vyvolává vznik plísní. Voda stékající na zem může zatopit sklepy nebo přízemí, což vede ke zničení základů a nerovnoměrnému sedání budovy.

Moderní drenážní systémy harmonicky zapadají do každého stylu domova a mohou se stát součástí dekorativního designu fasády.

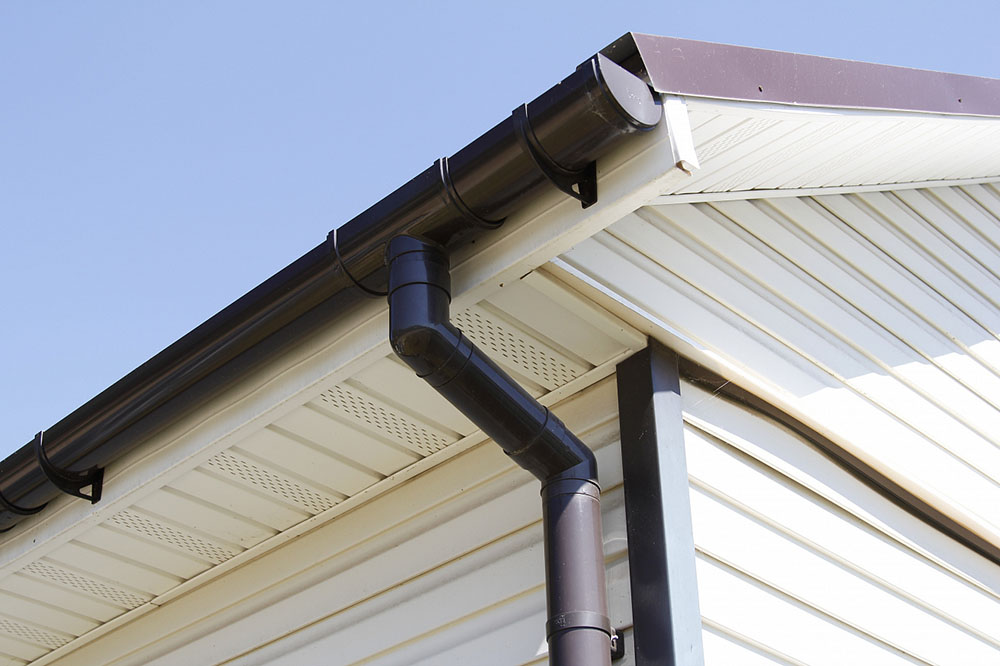

Obrázek 1. Odvodnění šikmé střechy.

Typy drenážních systémů

Odvodnění střechy může být vnitřní nebo vnější.

Externí systémy se obvykle instalují na šikmé střechy. Za tímto účelem jsou na okapu střechy instalovány odvodňovací žlaby. Voda ze střechy odtéká okapem do svodů, odkud je odváděna do centrální dešťové vpusti, zeminy nebo speciálních nádrží.

Vnitřní drenáž je určena pro odvod vody z plochých střech. Při instalaci střech je uspořádán sklon směrem ke středu budovy, kde jsou instalovány drenážní nálevky s vnitřními stoupačkami. Voda tekoucí ze střechy vnitřním potrubím je obvykle vypouštěna do dešťových vpustí.

Vnitřní drenáž

Vnitřní odvodňovací systémy jsou instalovány na využívaných a nepoužívaných plochých střechách.

Odtoky uvnitř budovy jsou sestaveny z následujících prvků:

  1. Drenážní nálevky určené ke shromažďování a odvádění deště a tání vody. Jsou umístěny v rovině střešní krytiny. Na trhu jsou k dostání nálevky v plochém tvaru nebo ve formě uzávěru z plastu, oceli nebo litiny. Průměry trychtýřů jsou určeny výpočtem a odpovídají průřezu drenážních trubek.
  2. Svisle umístěné potrubní stoupačky s průřezem odpovídajícím průměru výstupu odtokové nálevky.
  3. Rohy, kolena, přídavné díly.
  4. Konzoly, háky, svorky a další spojovací prvky.

Kolem trychtýřů pro přívod vody u neizolovaných střech v okruhu 50 cm by měl být sklon minimálně 5 %. Toho lze dosáhnout snížením tloušťky izolace nebo potěru.

Obrázek 2. Sací trychtýř instalovaný na ploché střeše.

Vnitřní drenážní systémy se dělí na gravitační a sifonové.

V gravitačních strukturách odpadní voda, vstupující do trychtýřů, stéká gravitací dolů stoupačkami.

Sifonové systémy se vyznačují provedením drenážních trychtýřů, což jsou konstrukce ve tvaru uzávěru se stabilizátory průtoku vody.Vakuový systém je zcela utěsněn a naplněn vodou. Když hladina vody uvnitř vpusti klesne, začne se kapalina z povrchu střechy pod vlivem podtlaku nasávat do drenážního systému.

Sifon-vakuový systém je nejúčinnější a nejodolnější pro odvod dešťové a roztavené vody z ploché střechy.

Vnitřní vpusti musí mít hermeticky uzavřené kontrolní otvory pro čištění a preventivní prohlídky.

Vnitřní žlaby mají oproti vnějším řadu výhod:

  • všechny prvky jsou skryty uvnitř budov, exteriér fasády není narušen, není třeba vybírat možnosti, které odpovídají stylu a barevnému řešení budovy;
  • účinnost vnitřního odvodnění je vyšší než u vnějších systémů;
  • ani při silných mrazech voda v potrubí nezamrzne;
  • Dešťová a tající voda jsou odváděny přímo do kanalizačního systému.
ČTĚTE VÍCE
Co dělat, aby nakrájená jablka neztmavla?

Nevýhodou vnitřní drenáže je složitost údržby a oprav konstrukcí a nepohodlí při čištění.

Cena
na vyžádání

Cena
na vyžádání

Cena
na vyžádání

Cena
na vyžádání

Venkovní odtok

Hlavními prvky vnějšího odvodnění jsou odtokové roury a žlaby.

Tvar příčného řezu žlabů může být čtvercový, půlkruhový nebo lichoběžníkový.

Průměr žlabů a potrubí závisí na sklonu a ploše střechy, stejně jako statistických ukazatelích maximálního množství srážek ve stavební oblasti, stanovených výpočtem. Plocha průřezu musí zajistit odvod vody z střechu i při silném dešti. Drenážní systémy zahrnují:

  • nálevky a záchytné nádrže, které fungují jako jímače dešťové vody;
  • zavěšené žlaby instalované vodorovně na okapy střechy;
  • odvodňovací trubky pro odvod vody;
  • upevňovací prvky: svorky, držáky, držáky;
  • spojovací díly, adaptérová kolena, ohyby;

Kromě hlavních odvodňovacích prvků se používají speciální síťky a ochranné uzávěry, které zabraňují vnikání nečistot, listí, větví a jiných předmětů do odtokového potrubí.

Díly drenážních systémů jsou vyrobeny z pozinkované oceli, hliníku, plastu, kovu s polymerovým povlakem. Snadno do sebe zapadají a při správné instalaci řádně odvádějí vodu ze střechy.

Aby se zabránilo námraze na vnějších a vnitřních drenážních systémech, je nutné zajistit elektrické topné zařízení pro prvky drenážních nálevků, trubek a van.

Elektrické vytápění je realizováno topným elektrickým kabelem, ovládaným automaticky pomocí teplotních čidel a termostatů.

Obrázek 3. Součásti vnějšího odvodňovacího systému.

Drenážní materiály

Stavební trh nabízí drenážní systémy z různých materiálů.

Při výběru drenážních prvků je třeba vzít v úvahu následující doporučení:

  1. Drenážní systémy pro vícepodlažní obytné budovy se šikmými střechami musí být vyrobeny z odolných konstrukcí, které splňují bezpečnostní normy. Vhodné jsou systémy z pozinkované oceli s polymerovým povlakem nebo výrobky z nerezové oceli vybavené spolehlivými upevňovacími prvky a spojovacími prvky.
  2. Okapové konstrukce z mědi jsou instalovány v luxusních domech a venkovských sídlech s exkluzivním designem. Materiál vypadá stylově a vznešeně, což naznačuje vysoký stav majitele domu. Měděné okapové systémy mohou mít životnost i přes sto let.

Obrázek 4. Měděné drenážní systémy.

  1. Drenážní systémy z PVC jsou vhodné pro soukromé domy a venkovské domy. Lehké konstrukce se rychle instalují, snadno se udržují a po dlouhou dobu si zachovávají atraktivní vzhled.

Majitelé moderních domů s venkovním odvodněním stále častěji volí drenážní konstrukce z modifikovaného PVC od evropských výrobců, které v širokém sortimentu prezentuje společnost MegaLine.

Střešní okapy z PVC mají mnoho výhod;

  • pevnost přesahující pevnost litiny;
  • odolnost vůči změnám teploty;
  • dobrá absorpce hluku;
  • molekulární paměti, která umožňuje v případě deformace vrátit se do původního tvaru.

Životnost výrobků z termoplastického PVC přesahuje 50 let.

Cena
na vyžádání

Cena
na vyžádání

Cena
na vyžádání

Cena
na vyžádání

ČTĚTE VÍCE
Kdy můžete zasadit sazenice sladké papriky?

Výběr drenážních systémů

Při výběru drenážních systémů je třeba vzít v úvahu konstrukci střechy, statistické údaje o množství srážek v daném regionu a vlastnosti materiálů, ze kterých jsou drenážní systémy vyrobeny.

Společnost MegaLine nabízí širokou škálu prvků odvodňovacích systémů pro individuální i průmyslovou výstavbu od evropské společnosti Plastmo.

Modely Plastmo jsou vyrobeny z modifikovaného termoplastického PVC, splňují všechny požadavky technických norem a jsou přizpůsobeny ruským klimatickým podmínkám.Mají tuhou konstrukci se spolehlivou ochranou proti přetečení. Dostupné v 10 barvách. Na zakázku lze vyrobit v jakékoli barvě z palety RAL.

Katalog prvků systému Plastmo obsahuje více než 30 položek standardních i nestandardních dílů, z nichž hlavní:

  • žlaby dlouhé 4 a 6 metrů;
  • háčky různých velikostí a konfigurací;
  • pohyblivé nálevky;
  • univerzální zástrčky;
  • vnitřní a vnější rohy;
  • odvodňovací trubky;
  • různé konektory a svorky;
  • kolena, spojky, odbočky.

Speciální prvky jsou zastoupeny širokou škálou nestandardních dílů.

Na speciální zakázky firma vyrábí stavebnice odvodňovacích systémů pro jednotlivé projekty.

Obrázek 5. Poměr velikostí žlabů a trubek v závislosti na oblasti svahu.

Výběr drenážních nálevek

Na stavebním trhu jsou drenážní nálevky prezentovány v modelech vyrobených z pozinkované oceli, litiny, PVC plastu, mědi a dalších slitin.

Designy trychtýřů jsou:

  • zvonovitý, vystupující nad povrch střechy v podobě kupolovité mřížky;
  • plochý, namontovaný v jedné rovině s povrchem střechy;
  • s vertikálním nebo horizontálním výstupem;
  • s košem proti štěrku;
  • vytápěno elektrickým kabelem.

Obrázek 6. Konstrukce trychtýře na dešťovou vodu ACO Spin.

Konstrukce trychtýře se skládá z následujících částí:

  • nosnou část namontovanou na základně krytu;
  • přijímací prvek s trubkou;
  • horní část instalována v izolačních a hydroizolačních vrstvách;
  • vzduchový filtr, o-kroužek a tlaková příruba, která hermeticky spojuje horní část nálevky se dnem;
  • mřížka, která chrání odtok před listím a velkými nečistotami;
  • topný elektrický kabel.

Nejoblíbenější trychtýře pro ploché a šikmé střechy, přizpůsobené ruským klimatickým podmínkám, nabízí společnost MegaLine.

Výrobky vyrábí rakouská společnost HuttererLechner vyrábějící nálevky značky HL a největší německý výrobce odvodňovacích systémů společnost ACO.

V tabulce jsou uvedeny srovnávací charakteristiky drenážních trychtýřů nejoblíbenějších modelů od společnosti MegaLine.

Typ a průměr vývodu

pro ploché střechy

s elektrickým vytápěním

pro ploché střechy

s elektrickým vytápěním

pro vykořisťování střechy

pro vykořisťování střechy

s elektrickým ohřevem a přírubou

pro ploché střechy

s košem proti štěrku

pro ploché střechy

pro ploché střechy

s t/i, klenutá mřížka

pro plošnou izolaci střechy

s t/i, klenutá mřížka

pro vykořisťování střechy

s p/w vložkou, litinový rošt

Všechny vpusti splňují státní normy a bezpečnostní požadavky.

DIY drenáž

Při instalaci okapů vlastníma rukama musíte prostudovat doporučení výrobce a přísně dodržovat určitá pravidla.

Instalace venkovního odvodňovacího systému

Instalace externích systémů se provádí v určitém pořadí:

  1. Před zahájením pokrývačských prací se na krokve namontují háky a držáky pro zavěšení žlabů, zavětrovací deska nebo okrajová deska podlahoviny přibitá ke krokvím.Rozteč upevnění by měla být cca 50 cm a zajistit pevnost a tuhost spoje. struktura.
ČTĚTE VÍCE
Musím rybíz po sklizni prořezat?

Obrázek 7. Způsoby připevnění držáků pro instalaci okapu.

  1. Po instalaci střechy se instaluje žlab se sklonem dva až pět milimetrů na jeden metr délky vaničky směrem k nálevkám pro přívod vody. Svah je nezbytný, aby se zabránilo stagnaci nebo přetečení vody při silných deštích. Okapové žlaby jsou instalovány tak, aby nevytvářely překážky při sjíždění sněhu ze střechy a aby byl zajištěn odvod dešťové a tající vody.Aby přetékající voda z okapů nespadala na stěny při vydatných srážkách, je vnější okraj žlabu umístěn o něco níže než vnitřní.
  2. Další fází odvodňovacího systému bude připevnění držáků stoupaček ke stěnám. Svorky jsou umístěny přímo pod hrdly, na spojích jednotlivých potrubních prvků, v krocích ne více než dva metry.
  3. Vertikální prvky kanalizačního potrubí jsou instalovány přesně pod drenážní nálevkou. Aby se zabránilo teplotním deformacím, jsou na spojích prvků drenážního systému instalovány mezery;
  4. Návrh odvodnění je doplněn odtokovým kolenem směřujícím do sběrných míst odpadních vod.

Drenážní systémy lze instalovat i po dokončení střešních prací. V tomto případě jsou háčky připevněny k přední desce nebo stěnám domu. Tato možnost je vhodnější pro instalaci lehkých drenážních systémů vyrobených z plastu.

Typ a provedení odvodňovacích systémů střech určuje projekt.

Pro ochranu okapů před skluzem sněhu ze střechy jsou instalovány sněhové zábrany.

Cena
na vyžádání

Cena
na vyžádání

Cena
na vyžádání

Cena
na vyžádání

Vlastnosti instalace vnitřního odtoku

Instalace vnitřních drenážních systémů musí začít před zahájením pokrývačských prací. Provádějte v souladu s předem vypracovaným projektem, přísně dodržujte všechny technologické fáze.

Důležitým bodem před zahájením instalace systému je vytvoření sklonu střechy od stěn budovy, který zajistí neomezený průtok vody do odvodňovacích trychtýřů.

Svah je vyroben z keramzitu, izolačních desek nebo lehkých betonových směsí.

Instalace vnitřní drenáže se provádí v určitém pořadí:

  1. Spodní prvek potrubí je namontován s potrubím, které vede vodu mimo hranice budovy.
  2. Jsou instalovány svislé potrubí – stoupačky, kterými je dešťová voda ze střechy odváděna do dešťové vpusti. Průřez potrubí musí odpovídat průměru vyústění drenážních nálevek.
  3. Nálevka pro přívod vody je namontována, jsou namontovány přírubové spoje s kryty, mřížky a filtry, jsou zajištěny utěsněné spoje potrubí s nálevkami pro přívod vody.

Odpadní potrubí se montuje do speciálních výklenků uvnitř budovy, zajišťuje se konzolami a příchytkami ke konstrukcím stěn a stropů. V souladu s požadavky SNiP jsou trubky a spojovací prvky vyrobeny ze stejného materiálu.

Ve všech fázích práce jsou všechny prvky systému důkladně utěsněny. Současně, aby nedocházelo k deformacím tepelnou roztažností, jsou v konstrukcích uspořádány spojovací spáry.

ČTĚTE VÍCE
Do jakého rodu patří kustovnice obecná?

Pro preventivní údržbu a pravidelnou kontrolu vnitřních systémů jsou uvnitř potrubí instalovány hermeticky uzavřené kontrolní otvory.

Obrázek 8. Schéma instalace vnitřního odvodňovacího systému s nálevkou ASO Spin.

Každá plochá střecha musí mít alespoň dva trychtýře: hlavní a záložní. Počet zařízení na sběr vody je určen výpočtem. Podle požadavků SNiP se na každých 20 m2 přidává jeden trychtýř.

Aby se zabránilo tvorbě vodních zátek, které ucpávají odtok vody, je nutné nálevky opatřit elektrickým ohřevem. Kromě toho, aby nedošlo k zamrznutí, vertikální stoupačky by měly být umístěny ve vytápěných prostorách budovy.

Hlavním požadavkem pro instalaci je těsné spojení všech prvků. Nejmenší otvory nebo praskliny mohou vést k netěsnostem a vlhkosti ve stavebních konstrukcích. V místech, kde jsou instalovány nálevky, je nutné pečlivé utěsnění.

Kvalitní instalace vnitřních odtoků vám umožní získat drenážní systém, který bude sloužit desítky let, aniž by vyžadoval výrazné opravy.

Likvidace odpadních vod

Odvod vody ze střechy musí být proveden na speciální místa.

Pro tyto účely můžete použít:

  • dostupné kontejnery: sudy, nádrže a další vhodné kontejnery. Nashromážděnou vodu lze využít pro technické potřeby, zalévání zahrady nebo zeleninové zahrady;
  • filtrační studny, odkud kapalina, procházející drenážními vrstvami písku a drceného kamene, jde do země;
  • přírodní nádrže umístěné v blízkosti, protože déšť a voda z tání nepoškozují okolní přírodu.

Obrázek 9. Odtok vody ze střechy do vpusti dešťové vpusti.

Je povoleno odvádět taveninu a dešťovou vodu ze střech jednotlivých obytných budov a venkovských domů do země nebo speciálních nádob.

Pokud je v blízkosti kanalizační sběrač, mohou být odpadní vody po dohodě s místními úřady vypouštěny centrálně do dešťové kanalizace.

Drenážní systém je základním prvkem každé budovy, který umožňuje včasné odstranění přebytečné vlhkosti ze střechy bez zatížení střechy. Na rozdíl od prvních trychtýřů pro shromažďování deště a tající vody, vynalezených již v XNUMX. století, moderní okapy jsou komplexní systémy sestávající z okapů, trubek, odtoků, rohových prvků a spojovacích prvků. Pro efektivní odvod vody je místo obvykle vybaveno dešťovou vpustí.

Moderní trh nabízí spotřebitelům drenážní systémy vyrobené ze tří hlavních materiálů: hliníku, oceli a plastu. Každý z těchto typů úspěšně ladí s různými typy střešních krytin a lze jej přetřít nátěrem libovolného odstínu. Nejoblíbenějším řešením je instalace plastového odtoku: polymer není tak křehký jako hliník a není tak náchylný ke korozi jako pozinkovaná ocel.

Pro informaci. Dobře namontovaný okap od známého výrobce může bezchybně sloužit přes 30 let. Nákupem pochybných produktů neznámého původu byste proto neměli šetřit.

Proč se neobejdete bez drenážních systémů

Někteří majitelé soukromých budov raději ušetří na instalaci drenážních systémů dlouhým prodloužením šikmé střechy. Spontánní vodopád však negativně ovlivňuje fasádu a základnu: kapky vody se usazují na stěnách a podporují rozvoj plísní a spor hub. Instalace drenážního systému je jediný způsob, jak chránit fasádní panely před ničivým vlivem přírodních faktorů.

ČTĚTE VÍCE
Jak ošetřit semena okurek před výsadbou?

Na poznámku. Podle inženýrů se bez kvalitní drenáže zkracuje životnost kamenných zdí o 10 let a dřevěných o 20. Bez drenáže a drenáže se základ a slepá plocha porouchají 2krát rychleji, než bylo plánováno.

Výhody kovových okapů:

  • velký výběr barev a odstínů;
  • ochranný polymerní povlak;
  • žádná tepelná roztažnost;
  • vynikající kombinace s kovovými dlaždicemi;
  • lehkost a pevnost konstrukcí;
  • hotový vzhled fasády.

Výhody plastových okapů

Lehké PVC s různými přísadami, přísadami a barvivy umožňuje i rozšířenému systému velmi nízkou hmotnost, takže odtok nezatěžuje střechu a nosné konstrukce. Na rozdíl od kovu má plast vynikající zvukovou izolaci: hluk padající vody není slyšet a nezpůsobuje obyvatelům nepříjemnosti. Mezi další nepopiratelné výhody PVC drenážních systémů je třeba poznamenat následující faktory:

  • vodotěsný a odolný proti korozi;
  • pevnost a odolnost proti deformaci;
  • snadná instalace a snadná údržba;
  • atraktivní vzhled;
  • Možnost instalace na obytné a komerční budovy;
  • provozuschopnost v širokém teplotním rozsahu;
  • odolnost vůči agresivnímu prostředí;
  • trvanlivost, praktičnost, všestrannost.

Varování! Je lepší předvídat výběr materiálu, provedení a provedení drenážního systému ve fázi projektování domu. To umožní správně vypočítat hotovostní náklady a vyhnout se demontáži již nainstalované střechy.


Instalace nuancí

Vzhledem k tomu, že držáky okapů jsou přišroubovány ke střešnímu plášti, je vhodné instalovat okap současně s montáží střechy. Pro spojení PVC okapů není potřeba žádné lepidlo, v tomto případě se používá pryžové těsnění. Umožňují kompenzovat tepelnou roztažnost a v případě opotřebení je lze snadno odstranit. Musíte dodržovat pravidla stanovená výrobcem a znát hlavní aspekty správné instalace okapů:

  • Instalace systému začíná od místa, kde je připojen přívod vody;
  • Okraj přesahu střechy by měl být uprostřed okapu;
  • Rozteč háku je 40 cm (u kovových systémů 100 cm);
  • Optimální sklon je 2–3 mm na běžný metr okapu.
  • Odtokové nálevky by měly být instalovány každých 10 m.
  • Trubky jsou upevněny shora dolů, zátky jsou umístěny na zemi.
  • Držáky jsou umístěny ve vzdálenosti maximálně 1,5 m od sebe.
  • Mezi trubkou a stěnou je důležité zajistit mezeru 6–8 mm pro dilataci.

Dodržování stanovených pravidel vám umožní rychle vybudovat systém, který zajistí včasné odvádění vody ze střechy. Aby nedošlo k záplavám, je třeba dbát na odvodnění oblasti. Je lepší provádět instalaci při teplotách nad nulou, ujistěte se, že používáte originální upevňovací prvky, spojky, svorky a háky. Kvalitní a krásná vpusť není jen nezbytným systémem podpory života, ale také výrazným dekorativním prvkem fasády.
