Konstrukce posuvných bran přispívá k vytvoření vážného zatížení základu, které je nasměrováno různými směry. Důvodem je nesprávná obsluha. Plátna se usazují, když nejsou pravidelně zcela zakryta.
Základ pro posuvné brány: kritéria pro výběr pilot
V Rusku se stává, že každý majitel domu a podnikatel se snaží chránit svůj dvůr. Na pozemek se dostanete převážně branou. Výrobci vyrábějí různé druhy oplocení. Posuvné brány zaujímají přední místo v popularitě mezi vývojáři. Pokud zvolíte správný základ, základ pro posuvné brány a spočítáte vliv zatížení, celkové náklady se výrazně sníží. Zvyšuje se kvalita funkčnosti produktu.
Vyloučeno z dobrých důvodů:
- překroutit;
- zakřivení celého těla brány;
- spuštění dveří na zem;
- demontáž v důsledku úplné deformace.
Chcete-li to provést, musíte vypočítat:
- hloubka;
- očekávaná zatížení;
- druh půdy na místě.
Jak nainstalovat železobetonový základ pro posuvné brány
Pro základnu pod bránu je nutné umístit první podpěru rovnoběžně s vnějším sloupkem plotu na stranu, kde se bude plachta vzdalovat. Pro druhý sloupec vypočítejte vzdálenost a přirovnejte ji k délce boční vzpěry. Obvykle se parametr rovná polovině šířky plátna. Malta pro lití je vyrobena z betonu třídy B30 (třída M400). Nainstalujte pancéřový pás s 10 mm zesílením.
Pro bezpečné upevnění hnacího a válečkového mechanismu jsou v příčné desce umístěny kotvy. Místo kanálu můžete použít pás oceli, jehož tloušťka se pohybuje od 8 do 10 mm. Tato základna pro posuvný plot je spolehlivá. Nevyžaduje použití drahých materiálů. Doporučuje se instalovat železobetonové piloty na stabilním podkladu. Kde má vnější prostředí minimální vliv. Je-li délka pláten do 6 m, nastaví se příčná strana základny na více než 2 m, o šířce 0.6 m. Svislé konstrukce se ponoří do hloubky pod bod mrazu zeminy.
Jak nainstalovat šroubový základ pro posuvné brány
- mobilní a volné;
- bažinatý;
- je blízko podzemní vody.
Posuvná vrata na pilotovém základu
- silný;
- neměňte geometrické parametry;
- po dlouhodobém používání nedochází k deformacím.
- šroubová zařízení bezpečně upevňují konstrukční sestavu a zabraňují zkosení panelů;
- instalace je možná bez ohledu na typ půdy a její úroveň zamrznutí;
- Při instalaci rámu nepotřebujete horní vedení, to vám umožní vjet autem do dvora s vysokou stranou.
Charakteristické vlastnosti šroubových pilot

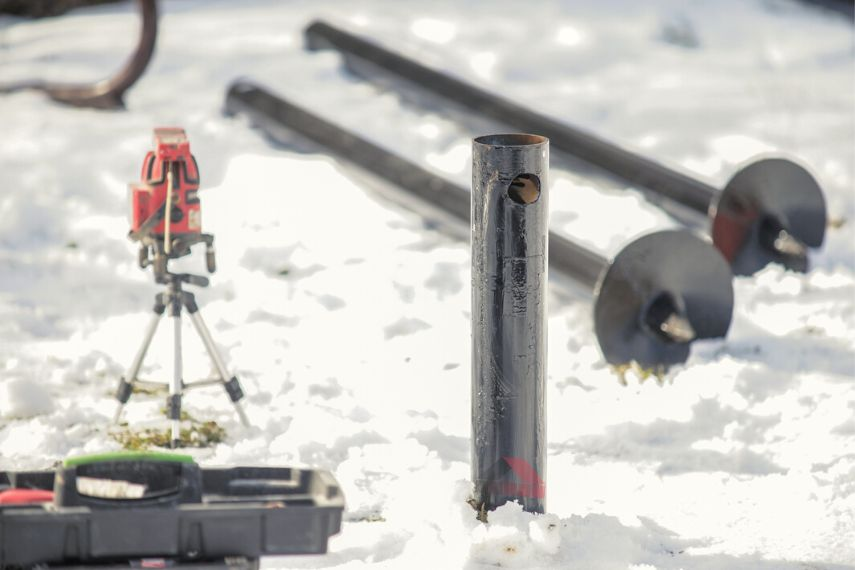

Při výrobě základových patek se používá vysoce legovaná ocel. Jedná se o kovové trubky potažené základním smaltem nebo žárově zinkované, ke kterým je přivařen hrot a spirálová čepel. Pomocí speciálního zařízení nebo spirálového mechanismu se základna se svařenými lopatkami zašroubuje do půdy do určité hloubky.
Doporučuje se, aby délku pilot vypočítali specialisté na základě výsledků minigeologie. Podpěru je nutné zavést až k nosné zemině. K ukotvení v něm s lopatkami.
Důležitý je průměr výrobku, který závisí na zatížení. Pro posuvné konstrukce přijatelný výběr trubek s lopatkami o průřezu 89, 108 a 133 s tloušťkou stěny 4 mm.
Montáž posuvných bran
Instalace plotu s jedinečným designem má určité potíže.
Vysoce kvalitní instalace se provádí ve fázích:
- Vyberte místo instalace s ohledem na stav půdy a dostupnost volného prostoru.
- Připravte oblast. V první řadě by tam neměly být žádné velké stavební suť, kořeny stromů nebo zbytky starého základu.
- Proveďte výpočty pro značení.
- Proveďte značení. Na pozemku vyznačte umístění bran a místa pro přišroubování podpěr.
- Pokud je půda zmrzlá, použijte zahradní vrtačku k vytvoření zářezů pro přišroubování podpěr. V ostatních případech začíná instalace bez předběžných příprav.
- Instalace pilot. Ocelové piloty se šroubují do vyznačených míst pod úhlem 90 stupňů k povrchu.
- Vyrovnejte trubky podél horní roviny.
- Nalije se betonový roztok.
- kolejnice vedoucí pohyb pláten, ošetřené antikorozní látkou;
- konzolový nosník;
- vozík;
- pahýl.
Co potřebujete vědět o šroubovém základu pro posuvné brány
Instalace posuvných plotů na šroubové tyče je chrání před deformací při pohybu půdy. Podpěra je zašroubována, dokud není zajištěna v pevné vrstvě. Malá plocha hromad zabraňuje jejich vytlačení na povrch. Kov je zničen korozí, ale žárové zinkování trubek s lopatkami je chrání před rzí.
Při výběru byste měli vzít v úvahu, že pro posuvné konstrukce musíte nainstalovat 2 podpěry na základ a jednu pod přijímací pilíř. Plot se bude pravidelně přesouvat. To vytváří vibrace s dodatečným zatížením. Pro instalaci se doporučují trubky s lopatkami o průřezu minimálně 89 mm. A pro objemný, těžký plot je vhodný průměr 108 mm. Určení délky podpěry závisí na hloubkovém výskytu pevných vrstev. Z praxe je známo, že bude stačit 3 m ponoření.
Při šroubování je nutná vertikální instalace. Odchylka ovlivňuje kvalitu podpěr během provozu. V ideálním případě je potrubí zašroubováno pomocí speciálního zařízení.
Hydraulická instalace zajišťuje točivý moment. Zařízení může být ruční nebo nainstalované na zařízení. Mechanismus se zašroubuje do tyče během několika minut. Vertikální poloha se nastavuje pomocí vodováhy. Přebytek je oříznut tak, aby poskytoval nulovou úroveň pro instalaci plotu. Před plánováním musí být potrubí vyplněno betonem. Potom se v dutině nebude hromadit voda, roztahovat kov při zmrazování a nezačne proces rezivění. Na horní straně podpěr je přivařen kanál, který tvoří platformu elektrického pohonu. Na rozích bude instalován podpěrný sloupek.
Moskva, Serebryakova Proezd, 14, budova 15, kancelář 119, Silver Stone Business Center
Článek byl připraven
Expert na branky
- Optimální návrh základů
- Stanovení možných zatížení
- Etapy práce
- Zemní práce
- Montáž a instalace rámu
- Instalace zapuštěných šroubů
- betonování
Při instalaci posuvných bran je nutný základ. V opačném případě dojde brzy k narušení geometrie konstrukce, v důsledku čehož mechanismus přestane normálně fungovat. Ale při instalaci brány sami vyvstává mnoho otázek. Konkrétně, jaký typ základů bude v tomto případě lepší a jak to vše zlevnit?
Optimální návrh základů
Na základě obecných zkušeností odborníků s instalací takových bran by nejlepší volbou pro základ byl základ ve tvaru písmene U, kde je na každé straně vytvořen nosný sloup a centrální částí je monolitický vyztužený blok. Tato konstrukce zajišťuje optimální mechanickou stabilitu a také zcela eliminuje možné sedání v důsledku statického a dynamického zatížení. V tomto případě se základ ve tvaru U ukazuje jako nejlevnější ze všech možných možností. Náklady na betonovou směs jsou minimální, všechny práce lze provádět nezávisle, aniž by se museli uchýlit k kvalifikovaným stavitelům.
![]()
Co je hlavním úkolem nadace? Jedná se o správné a rovnoměrné rozložení nosného zatížení. A právě boční sloupky nesou hlavní nosnou funkci, protože ve střední části se brána dostává do kontaktu s vozovkou pouze vodicí lištou a kolečky.
A aby základ pro posuvné brány zajistil trvanlivost celé konstrukce, je nutné předem určit stupeň možného zatížení. A na základě získaných dat vypočítat optimální hloubku opěrných pilířů, centrálního monolitického bloku.
Stanovení možných zatížení
K největšímu zatížení od konstrukce na základu dochází v okamžiku, kdy je dveřní křídlo téměř zcela uzavřeno. Protože to vytváří maximální ramenní sílu z křídla. A to je dynamické zatížení, které může dosahovat hodnot 2x až 3x větších než statické zatížení (podle hmotnosti). Ihned po zavření brány spadne protější strana křídla do „lapače“, po kterém je síla rovnoměrně rozložena na každou stranu konstrukce brány.
Pokud se budete řídit fyzikálními zákony, pochopíte, že největší zatížení je na předním sloupku (na straně, kde se plátno „tlačí“ při zavírání). Navíc působící síla směřuje svisle dolů. Na opačné straně přichází zátěž s mírným bočním posunem (asi 15-20 stupňů). Proto by měl být sloup nalit se stejným mírným sklonem – 15 stupňů.
Pevnost centrálního betonového bloku však nesmí být menší než požadovaný odpor, který se vypočítá ze zatížení plátna. Je rovna hmotnosti brány vynásobené poměrem délky pracovní šířky křídla k délce přesahu nosníku.
Při výpočtu hloubky je však také důležité vzít v úvahu další faktor, a to úroveň zamrznutí půdy. Můžete se zaměřit na následující ukazatele založené na nejnižší možné okolní teplotě během chladného období:
- až -10 stupňů – 0,5 metru;
- do -15 stupňů – 1 metr;
- až -20 stupňů – 1,5 metru;
- až -30 stupňů – 2,5 metru;
- nad -30 stupňů – 3 metry.
Etapy práce
Proces instalace základu pro posuvné brány lze rozdělit do následujících fází:
- předběžné zemní práce;
- příprava, montáž a instalace výztužné klece;
- instalace vestavěných částí;
- nalití základu.
Pro každou fázi uspořádání základů pro posuvné brány existují určité požadavky na provedení. Porušení algoritmu výrazně zvyšuje riziko sedání konstrukce v budoucnu nebo vzniku trhlin v betonovém základu.
Zemní práce
![]()
Výkopové práce zahrnují hloubení rýhy pro budoucí zalití vodorovných bloků a svislých pilířů. U centrální části se můžete zaměřit na hloubku položení základny plotu. Optimální šířka je kolem 400 milimetrů. Pokud je však půda velmi drobivá (s vysokým obsahem pískové báze), doporučuje se ji snížit na 150-200 milimetrů, ale s použitím betonu nejvyšší kvality (400, 800).
Hloubka příkopu se často volí na základě hmotnostního zatížení brány. Můžete se zaměřit na následující hodnoty:
- křídlo o hmotnosti asi 800 kg, délka křídla brány až 5 metrů – od 30 do 35 centimetrů;
- křídlo váží asi 1000 kg, délka křídla brány je od 5 do 5,5 metru – od 35 do 40 centimetrů;
- křídlo váží asi 1200 kg, délka křídla brány je 6 metrů – od 40 do 45 centimetrů.
Konstrukce s větší hmotností nebo délkou čepele se zpravidla nepoužívají. Pokud je potřeba namontovat širší posuvné brány, jsou vyrobeny z několika samostatných křídel. Nebo zvolí jinou variantu provedení (namontovaná, s automatickým zdvihem atd.).
Po přípravě základové rýhy pro posuvné brány začnou hloubit otvory pro nosné boční pilíře. Rozměry prvního sloupku: 40 x 40 centimetrů. Hloubka je 20-30 centimetrů pod nejnižším bodem mrazu půdy v této oblasti. Rozměry druhého sloupu (na straně, kde se plátno při otevírání pohybuje): 40 x 50 centimetrů, protože je nalit v mírném sklonu. To lze upravit instalací vodicí desky podél bednění. Hloubka je stejná, těsně pod bodem mrazu půdy.
Do otvorů pro sloupky a do výkopu pro centrální monolitický blok se poté nasype pískový polštář. Jeho hloubka je od 15 do 20 cm, ale s povinným zhutněním a pečlivým naléváním vody. Stěny příkopu a jámy lze chránit pomocí geotextilií jakékoli značky. Zabráníte tak smíchání pískového lože s měkkou půdou.
Montáž a instalace rámu
![]()
K sestavení výztužného rámu pro základ pro posuvné brány se používá výztuž o průměru 12-18 milimetrů. V průřezu jsou 4 pracovní tyče. Pro boční rámy, aby byla zajištěna řádná ochrana proti korozi z výztuže, se používá schéma, když je položena krabice přibližně 28 x 28 centimetrů. Uvolnění tyčí shora je asi 30 centimetrů.
U středového monolitického bloku se výztuž umístí minimálně 5 centimetrů pod horní bod betonového odlitku. V tomto případě se pro horní tyče používá výztuž o průřezu 16-18 milimetrů a pro spodní tyče je povoleno 12-14 milimetrů. To je nezbytné, protože hlavní zatížení centrálního nosníku v základu pro posuvné brány přebírá horní část betonové konstrukce.
Nejlepší možností pro spojovací tyče je svazek drátů. Můžete se také uchýlit ke svařování, ale v tomto případě bude mechanická pevnost kovu nižší (kvůli tepelným účinkům, které mírně mění vlastnosti materiálu). Po instalaci výztužného rámu se můžete uchýlit k instalaci vložených konstrukcí.
Instalace zapuštěných šroubů
Kotvy v základu pro posuvné brány jsou namontovány na dvou místech:
- nad středem každého z nosných sloupků, což umožní následně namontovat nosné kladky odblokovacího mechanismu;
- mezi kotvy pro instalaci zavírače (podvodní mechanismus).
Jejich úkolem je přenést zátěž ze samotné brány na vybavený rám. Kotvy a výztuže by neměly být vzájemně spojeny, protože první vyžadují nehybnost. Výztuž však zůstává pohyblivá, což působí jako kompenzační síla pro stlačení základového bloku.
Samotné kotvy se doporučuje koupit ve specializovaných prodejnách, než je vyrábět sami. Ve skutečnosti v druhém případě není možné dodržovat všechny normy GOST. A měli byste se zdržet používání řezaných výztužných tyčí jako kotev v základu pro posuvné brány.
Polohu vyčnívající hrany můžete upravit pomocí běžné desky. V něm je potřeba nejprve vyvrtat otvor příslušného průměru (podle velikosti kotvy), poté vložit okraj montážního šroubu a zajistit jej podložkou a maticí. A po odlití základu je tato konstrukce opatrně spuštěna do betonu a deska je upevněna na povrchu, přičemž funguje jako bednění pro horní okraj (ale neměla by být spojena se zbytkem desek). Po vytvrzení roztoku se matice a podložka odšroubují a dřevěná příčka se jednoduše odstraní.
![]()
betonování
Nejobtížnějším úkolem při betonování posuvných bran je zajištění správné úrovně zhutnění betonové směsi. Při výstavbě v průmyslovém měřítku se k tomu používají speciální vibrační zařízení. Existují i přenosné ponorné vibrátory, ale takové vybavení není levné a ne každý ho má ve své domácnosti. Některé obchody umožňují zapůjčení na několik dní. Pokud to není možné, pak se při betonáži základu pro posuvné brány používá „špendlíkování“. To se provádí následovně:
- beton se nalévá v několika přístupech, ve vrstvách 20-40 centimetrů;
- po každé vrstvě se betonová směs pečlivě zhutní opakovaným ponořením tyče do její plné hloubky (přispívá to ke správnějšímu rozložení betonu a také se odstraní vzduchové bubliny uvnitř).
Používá se beton třídy M200 nebo vyšší (třída pevnosti B15 nebo vyšší). Je povoleno přidat drcený kámen a změkčovadlo. Doporučuje se betonovat při okolní teplotě +18 až +22 stupňů. Ideální vlhkost vzduchu: v rozmezí od 80 do 100 %, pokud je nižší, pak se používá pravidelná „závlaha“ betonu.
Použití šroubových pilot pro založení
Šroubové piloty při uspořádání základů jsou spolehlivější a výhodnější možností. Ale pokud to spočítáte celkem, instalace takové konstrukce bude stát řádově více. A místo středového monolitického nosníku je použit masivní ocelový žlab, protože jen ten zajistí správnou mechanickou stabilitu posuvných bran při dynamickém i statickém zatížení. V tomto případě je skutečně možné obejít se bez masivní betonové konstrukce, ale náklady na kovové části potřebné pro šroubové piloty a jejich základnu budou stát asi 1,5-2krát více. Tato varianta je vhodná především pro ty regiony, kde hladina podzemní vody při jarních povodních může stoupnout na 30-50 centimetrů od horního bodu země.
![]()
Celkově je docela možné postavit základ pro posuvné brány sami, pokud dodržíte všechna výše uvedená doporučení a požadavky. Veškerá práce trvá v průměru 2 až 3 dny. Vytvrdnutí betonu bude trvat dalších 48 hodin a plné pevnosti bude dosaženo 2-3 měsíce po nalití. Všechny tyto práce by proto měly být provedeny předem, a ne bezprostředně před instalací brány.
